電動襯氟蝶閥

電動襯氟蝶閥

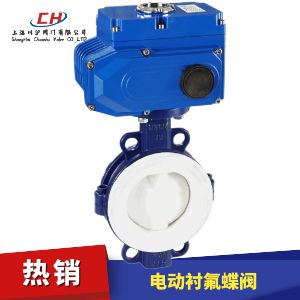

電動襯氟蝶閥 型號：CHD971F46

電動襯氟蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大。襯四氟電動蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質。

附件選型
電動襯氟蝶閥配開關型電動執行機構（電壓AC220、AC380、AC110、DC24等）和調節型電動執行機構（控制信號4-20mA電流信號或1-5V或0-10V電壓信號等）。選配防爆型電動執行機構，標配防爆等級ExdII BT4（定做其他防爆等級電動執行機構）。

電動襯氟蝶閥 技術參數

稱通經DN(mm) 50～1200
公稱壓力PN(MPa) 0.6 1.0 1.6
密封試驗(MPa) 0.66 1.1 1.76
強度試驗(MPa) 0.9 1.5 2.4
適用溫度 氟橡膠：-20℃～150℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 電動
配置執行機構 可配HQ、CH等系列角行程電動執行機構
控制方式 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動襯氟蝶閥 零部件參數

零件名稱 材料
閥體 (鑄鋼、不銹鋼)+F46
蝶板 (鑄鋼、不銹鋼及特殊材料)+F46
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨

電動襯氟蝶閥 技術規范

公稱通徑DN(mm) DN50～1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5～0.7
適用介質 空氣、水、污水、蒸氣、煤氣、油品等

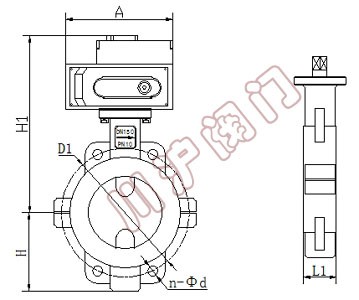

電動襯氟蝶閥 結構圖

電動襯氟蝶閥 結構圖

電動襯氟蝶閥 外形尺寸

公稱通經(DN) 主要尺寸 法蘭尺寸
L L1 H H1 1.0MPa 1.6MPa
D D1 n-Фd D D1 n-Фd
50 108 43 63 530 165 125 4-18 165 125 4-18
65 112 46 70 530 185 145 4-18 185 145 4-18
80 114 46 83 565 200 160 4-18 200 160 8-18
100 127 52 105 600 220 180 8-18 220 180 8-18
125 140 56 115 640 250 210 8-18 250 210 8-18
150 140 56 137 705 285 240 8-22 285 240 8-22
200 152 60 164 775 340 295 8-22 340 295 12-22
250 165 68 206 945 395 350 12-22 405 355 12-26
300 178 78 230 1070 445 400 12-22 460 410 12-26
350 190 78 248 1140 505 460 16-22 520 470 12-26
400 216 102 289 1210 565 515 16-26 580 525 16-26
450 222 114 320 1335 615 565 20-26 640 585 16-30
500 229 127 342 1415 670 620 20-26 715 650 20-30
600 267 154 413 1605 780 725 20-30 840 770 20-33
700 430 165 478 1844 895 840 24-30 910 840 24-36
800 470 190 525 2040 1015 950 24-33 1025 950 24-39
900 510 203 585 2255 1115 1050 28-33 1125 1050 28-39
1000 550 216 640 2380 1230 1160 28-36 1255 1170 28-42
1200 630 254 755 2640 1455 1380 32-39 1485 1390 32-48
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要電動襯氟蝶閥產品詳細樣本。
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥（材質碳鋼、橡膠密封、對夾連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥（材質不銹鋼、橡膠密封、對夾連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動調節蝶閥
  • 電動蝶閥
    電動調節蝶閥（材質碳鋼、橡膠密封、配調節型電動執行器、輸入輸出信號4-20mA）
  • 電動調節蝶閥
  • 電動蝶閥
    電動調節蝶閥（材質不銹鋼、橡膠密封、配調節型電動執行器、輸入輸出信號4-20mA）
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥（材質碳鋼、橡膠密封、法蘭連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥（材質碳鋼、橡膠密封、法蘭連接、配調節型電動執行器、輸入輸出信號4-20mA）
  • 電動硬密封蝶閥
  • 電動蝶閥
    電動硬密封蝶閥（材質碳鋼、三偏心硬密封、對夾連接、配調節型電動執行器）
  • 電動硬密封蝶閥
  • 電動蝶閥
    電動硬密封蝶閥（材質碳鋼、三偏心硬密封、法蘭連接、配開關型電動執行器）
  • 電動塑料蝶閥
  • 電動蝶閥
    電動塑料蝶閥（材質UPVC、對夾連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動襯膠蝶閥
  • 電動蝶閥
    電動襯膠蝶閥（材質碳鋼襯膠、對夾連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動襯氟蝶閥
  • 電動蝶閥
    電動襯氟蝶閥（材質碳鋼襯氟、對夾連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動真空蝶閥
  • 電動蝶閥
    電動真空蝶閥（材質不銹鋼、對夾連接、配開關型電動執行器，帶無源觸點反饋）
  • 電動通風蝶閥
  • 電動蝶閥
    電動通風蝶閥（材質碳鋼、法蘭連接、配智能一體化電動執行器、帶遙控器）
  • 電動通風蝶閥
  • 電動蝶閥
    電動通風蝶閥（材質不銹鋼、法蘭連接、配調節型電動執行器、輸入輸出信號4-20mA）
  • 電動通風蝶閥
  • 電動蝶閥
    電動通風蝶閥（材質碳鋼、法蘭連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動通風蝶閥
  • 電動蝶閥
    電動通風蝶閥（材質碳鋼、法蘭連接、帶高溫支架、適合高溫?zé)煔庵惺褂茫?/small>
  • 電動四氟蝶閥
  • 電動蝶閥
    電動四氟蝶閥（材質碳鋼、四氟密封、配開關型電動執行器、帶無源觸點反饋）
  • 電動四氟蝶閥
  • 電動蝶閥
    電動四氟蝶閥（材質不銹鋼、四氟密封、對夾連接、配開關型電動執行器、帶無源觸點反饋）
  • 防爆型電動蝶閥
  • 電動蝶閥
    防爆型電動蝶閥（材質碳鋼、四氟密封、配防爆型電動執行器、開關型帶觸點反饋）
  • 防爆型電動蝶閥
  • 電動蝶閥
    防爆型電動蝶閥（材質碳鋼、三偏心硬密封、配防爆型電動執行器、開關型帶觸點反饋）

電動襯氟蝶閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

電動襯氟蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
