電動三通調節閥

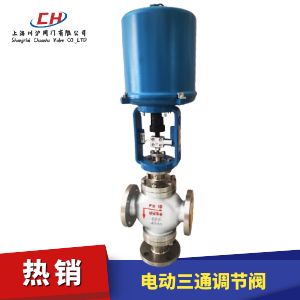

電動三通調節閥圖片
閥體材質 WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑 DN15-350mm
壓力范圍 1.6、4.0、6.4Mpa
流體溫度 標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
適用介質 水、蒸汽、石油、天然氣等
執行機構 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作)
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

電動三通調節閥 型號：ZRSM/ZDSM

電動三通調節閥由電動執行機構和三通調節閥體組成，三通調節閥有三通分流調節閥和三通合流調節閥兩種結構形式。適用于配比調節閥或旁路調節。例如用于熱交換上流體溫度的調節，把一路進口流體分成兩路出口流體，或把兩路進口流體合并成一路出口流體。由電動三通調節閥組成的控制系統具有簡單、經濟、性能穩定可靠等特點。

電動執行機構
電動三通調節閥標配3810L電動執行機構機構，可以選配防爆型3810L電動執行機構和PSL電動執行機構（客戶可指定品牌電動執行機構），電源電壓為AC220V，選配AC380V 和DC24V。

電動三通調節閥 技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 分流閥 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流閥 - - - - - - 85 135 210 340 535 800 1360
允許壓差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
流量特性 直線性、等百分比
公稱壓力(MPa) PN1.6、2.5、4.0、6.4
額定行程 16 25 40 60 100
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 雙導向型套筒式閥芯
配置執行器類別 381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%

電動三通調節閥 零部件參數

零部件 材質
閥體 WCB CF8 CF8M CF3M
閥座 304 304 316 316L
墊片 PTFE/金屬石墨墊片
閥芯 304 304 316 316L
導向套 304 304 316 316L
閥蓋 WCB CF8 CF8M CF3M
閥桿 304 304 316 316L
填料 PTFE/柔性石墨
彈簧 65Mn 304 316 316L
螺母 304 304 316 316L

電動三通調節閥 性能參數

項目 指標值
基本誤差% 配3810L±2.5； 配PSL±1.0
回差% 配381L ±2.0； 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

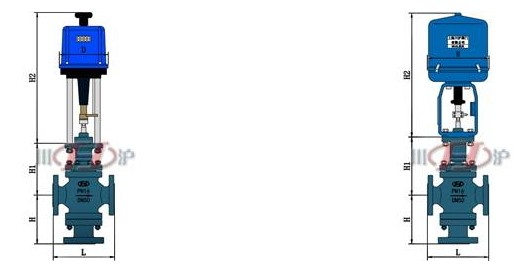

電動三通調節閥 結構圖

電動三通調節閥結構圖

電動三通調節閥 外形尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
H PN16/25 140 140 150 160 180 200 222 230 270 280 306 474 584
PN40 140 140 150 160 180 200 222 230 270 280 306 474 584
PN64 150 160 170 180 200 220 240 260 300 322 380 495 605
H1 155 155 175 180 200 235 250 260 330 350 420 530 680
H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
PSL 177 177 177 177 177 182 182 182 182 182 218 218 218
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要電動三通調節閥產品詳細樣本。
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥（材質碳鋼、法蘭連接、輸入輸出信號4-20mA）
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥（材質不銹鋼、法蘭連接、輸入輸出信號4-20mA）
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥（材質碳鋼、法蘭連接、輸入輸出信號4-20mA）
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥（材質不銹鋼、法蘭連接、輸入輸出信號4-20mA）
  • 防爆型電動調節閥
  • 電動調節閥
    防爆型電動調節閥（材質鑄鋼、配防爆型電動執行器、輸入輸出信號4-20mA）
  • 防爆型電動調節閥
  • 電動調節閥
    防爆型電動調節閥（材質不銹鋼、配防爆型電動執行器、輸入輸出信號4-20mA）
  • 電動高溫調節閥
  • 電動調節閥
    電動高溫調節閥（材質WC6、帶散熱片、耐高溫型、輸入輸出信號4-20mA）
  • 電動低溫調節閥
  • 電動調節閥
    電動低溫調節閥（材質不銹鋼、帶低溫管、低溫型、輸入輸出信號4-20mA）
  • 電動小流量調節閥
  • 電動調節閥
    電動小流量調節閥（材質不銹鋼、螺紋連接、閥芯閥座縮徑、輸入輸出信號4-20mA）
  • 電動襯氟調節閥
  • 電動調節閥
    電動襯氟調節閥（材質碳鋼襯氟、適合腐蝕性介質、輸入輸出信號4-20mA）
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥（材質碳鋼、配PSL型電動執行器、輸入輸出信號4-20mA）
  • 電動襯氟調節閥
  • 電動調節閥
    電動襯氟調節閥（材質碳鋼襯氟、適合腐蝕性介質、配PSL型電動執行器）
  • 電動溫度控制閥
  • 電動調節閥
    電動溫度控制閥（材質碳鋼、法蘭連接、帶溫度傳感器和集成溫度控制模塊）
  • 電動溫度調節閥
  • 電動調節閥
    電動溫度調節閥（材質碳鋼、高溫型、帶散熱片、輸入輸出信號4-20mA）
  • 電動三通調節閥
  • 電動調節閥
    電動三通調節閥（材質碳鋼、三通分流、配PSL型電動執行器、輸入輸出信號4-20mA）
  • 電動高溫調節閥
  • 電動調節閥
    電動高溫調節閥（材質不銹鋼、高溫型、帶散熱片、輸入輸出信號4-20mA）
  • VB7200型調節閥
  • 電動調節閥
    VB7200型調節閥（材質黃銅、內螺紋連接、精小型電動執行器）

電動三通調節閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

電動三通調節閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
