手動方形插板閥圖片

手動方形插板閥 型號:LMD

手動方形插板閥也叫LMD螺旋閘門主要由框架、閘板、絲桿、螺母等零件構成,用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動,達到閘門的啟閉目的。螺旋閘門用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大,啟動頻繁,切斷迅速的理想設備,該閘門結構簡單、操作靈活、重量輕、無卡阻、切斷快,特別適用于各類無粘度的固體、粉料及小于φ10mm的顆粒料,晶粒料的輸送及流量調節,安裝不受角度限制,操作方便,能隨時調節開度。主要由框架、閘板、絲桿、螺母等零件構成,用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動,達到閘門的啟閉目的

手動方形插板閥零部件材質

零件名稱 閥體 插板 閥桿
材料 Q235A、304、316 Q235A、304、316 2Cr13、不銹鋼

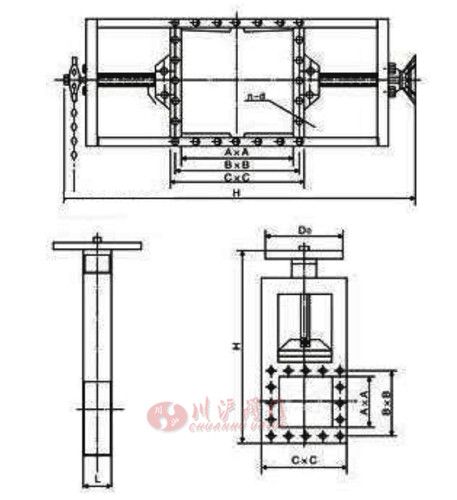

手動方形插板閥結構圖

手動方形插板閥結構圖

手動方形插板閥安裝尺寸

類別 A×A1 B×B1 C×C1 L H N-d 重量
單向 200×200 256×256 296×296 820 100 8-Φ12 62
245×245 305×715 341×751 1620 100 8-Φ14 68
250×250 306×306 346×346 930 100 8-Φ14 70.5
300×300 356×356 396×396 1050 100 8-Φ14 81
400×400 456×456 496×496 1250 100 12-Φ14 114
450×450 510×510 556×556 1350 120 12-Φ18 130
490×490 550×550 596×596 1440 120 16-Φ18 147
500×500 560×560 606×606 1500 120 16-Φ18 153
600×600 660×660 706×706 1710 120 16-Φ18 178
700×700 770×770 820×820 1940 140 20-Φ18 213
800×800 870×870 920×920 2140 140 20-Φ18 257
900×900 974×974 1030×1030 2410 160 24-Φ18 325
980×980 1054×1054 1110×1110 2570 160 24-Φ23 392
1000×1000 1074×1074 1130×1130 2610 160 24-Φ23 428
雙向 600×600 660×660 706×706 2010 120 16-Φ18 200
600×1000 660×1074 706×1130 2870 120 20-Φ23 290
700×700 770×770 820×820 2130 140 20-Φ18 290
800×800 870×870 920×920 2240 140 20-Φ18 310
900×900 974×974 1030×1030 2660 160 20-Φ23 380
1000×1000 1074×1074 1130×1130 2870 160 24-Φ23 460
1100×1100 1180×1180 1240×1240 3120 180 28-Φ23 500
1200×1200 1280×1280 1340×1340 3310 180 32-Φ23 540
由于產品改進技術創新參數可能有一定變化,公司不另行通知,咨詢和索要手動方形插板閥產品詳細樣本。
  • 電動煙氣蝶閥
  • 冶金閥門
    電動煙氣蝶閥(閥體材質碳鋼、法蘭連接、配多回轉型電動執行器、可用作開關或調節)
  • 電動百葉閥
  • 電動百葉閥
    電動百葉閥(閥體材質碳鋼、百葉式、法蘭連接、配電動執行器、可做開關和調節流量)
  • 盲板閥
  • 冶金閥門
    盲板閥(閥體材質碳鋼、法蘭連接、用于工礦企業、市政、環保等行業的氣體介質系統中)
  • 泄爆閥
  • 冶金閥門
    泄爆閥(閥體材質碳鋼、法蘭連接、帶泄爆片、適用介質壓縮易爆氣體)
冶金閥門說明書 下載

手動方形插板閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

手動方形插板閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
