電動推桿盲板閥

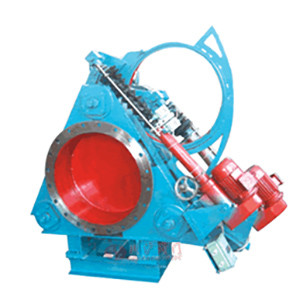

電動推桿盲板閥圖片

電動推桿盲板閥 型號：FC9T43X

電動推桿盲板閥電動推桿扇形盲板閥，主要由左閥體、右閥體、閥桿、閘板、密封圈、電動推桿等零件組成，并由底座、支撐柱構成一個剛性結構體。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設置閘板上，易于維護時更換密封圈，橡膠密封圈鑲鉗在閘板上。電動推桿盲板閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。
電動推桿盲板閥廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃氣體的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。

電動推桿盲板閥性能規范

公稱壓力MPa 0.25 0.15 0.10 0.05
密封試驗壓力MPa 0.275 0.165 0.11 0.055
強度試驗壓力MPa 0.375 0.225 0.15 0.075
驅動源 3相380V50HZ
適用溫度℃ 丁腈橡膠 硅橡膠 氟橡膠
-20-100 -20-250 -20-300
適用介質 煤氣、其他可燃氣體
啟閉時間S ≤60
主要零部件材料 閥體、閘板為碳鋼；閥桿為不銹鋼；密封圈為硅橡膠

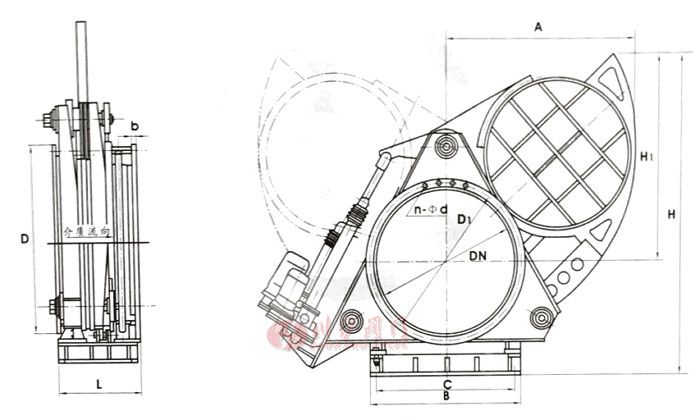

電動推桿盲板閥結構圖

電動推桿盲板閥結構圖

電動推桿盲板閥安裝尺寸

DN D D1 b n-φd L
300 440 395 22 12-φ22 580
350 490 445 24 12-φ22 580
400 540 495 24 16-φ22 680
450 595 550 24 16-φ22 680
500 645 600 24 16-φ22 680
600 755 705 26 20-φ26 680
700 860 810 26 24-φ26 680
800 975 920 26 24-φ30 680
900 1075 1020 26 24-φ30 710
1000 1175 1120 26 28-φ30 710
1100 1275 1220 26 28-φ30 710
1200 1375 1320 26 32-φ30 730
1300 1475 1420 26 32-φ30 830
1400 1575 1520 26 36-φ30 830
1500 1675 1620 26 36-φ30 830
1600 1790 1730 26 40-φ30 830
由于產品改進技術創新參數可能有一定變化，公司不另行通知，咨詢和索要電動推桿盲板閥產品詳細樣本。
