電動刀型閘閥

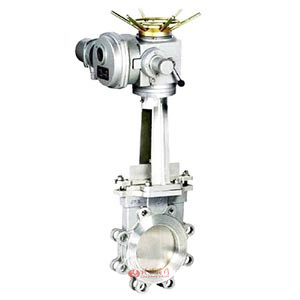

電動刀型閘閥圖片

電動刀型閘閥 型號：CHPZ973F/CHPZ973H/CHPZ973Y

電動刀型閘閥是由多回轉式電動裝置于刀型閘閥組成。主要采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50～DN1000。電動刀型閘閥廣泛應用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閥門。電動刀型閘閥特別適用于造紙行業在管道上作調節和節流使用。

電動執行機構選型
電動刀型閘閥默認配Z型多回轉電動執行機構，選配其他品牌執行機構。電機為三相交流，380V（特殊訂貨660V或220V），Z型多回轉電動執行機構分為戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型。

電動刀型閘閥 零部件參數

閥體形式 直通扁平鑄造閘閥
公稱通徑 DN50～1000mm
公稱壓力 PN1.0、1.6 MPa
法蘭標準 國標、德標、美標、日標
連接形式 法蘭式、對夾式
閥蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
閥板形式 垂直板式(閘板)
流量特性 近似快開型

電動刀型閘閥 執行標準

設計制造 JB/T8691-1998
結構長度 GB/T1-5188.2-94
法蘭尺寸 GB/T9113.1-2000
試驗-檢驗 GB/T13927-92

電動刀型閘閥 技術規范

公稱壓力PN(MPa) 殼體試驗(MPa) 密封試驗(MPa) 適用介質
1.0 1.5 1.1 煙氣、灰、渣水混合物、空氣混合物
1.6 2.4 1.8

電動刀型閘閥 結構圖

電動刀型閘閥結構圖

電動刀型閘閥 外形尺寸

PN10 結構尺寸
DN L D D1 D2 H n×M D0
50 43 160 125 100 285 4×M16 180
65 46 180 145 120 298 4×M16 180
80 46 195 160 135 315 4×M16 220
100 52 215 180 155 365 8×M16 220
125 56 245 210 185 400 8×M16 230
150 56 280 240 210 475 8×M20 280
200 60 335 295 365 540 8×M20 360
250 68 390 350 320 630 12×M20 360
300 78 440 400 368 780 12×M20 400
350 78 500 460 428 885 16×M20 400
400 102 565 515 482 990 16×M22 400
450 114 615 565 532 1100 20×M22 530
500 127 670 620 585 1200 20×M22 530
600 154 780 725 685 1450 20×M27 600
800 190 1010 950 898 2000 24×M30 680
PN16 結構尺寸
DN L D D1 D2 H z×M D0
50 43 160 125 99 285 4×M16 180
65 46 185 145 120 295 4×M16 180
80 46 200 160 135 315 8×M16 220
100 52 220 180 155 365 8×M16 220
125 56 250 210 185 400 8×M16 230
150 56 285 240 210 475 8×M20 280
200 60 340 295 265 540 12×M20 360
250 68 405 355 310 630 12×M22 360
300 78 460 410 375 780 12×M22 400
350 78 520 470 435 885 16×M22 400
400 102 580 525 485 990 16×M27 400
450 114 640 585 545 1100 20×M27 530
500 127 715 650 609 1200 20×M30 530
600 154 840 770 720 1450 20×M36 600
800 190 1025 950 898 2000 24×M36 680
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要電動刀型閘閥產品詳細樣本。

電動刀型閘閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

電動刀型閘閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
