電動楔式閘閥

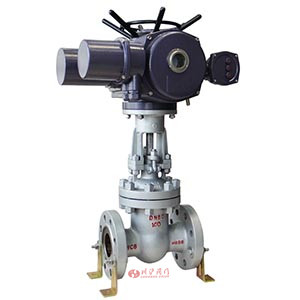

電動楔式閘閥圖片

電動楔式閘閥 型號：CHZ941H/CHZ941Y/CHZ941W

電動楔式閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關或調節，方便快捷。電動楔式閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

電動執行機構選型
電動楔式閘閥默認配Z型多回轉電動執行機構，選配其他品牌執行機構。電機為三相交流，380V（特殊訂貨660V或220V），Z型多回轉電動執行機構分為戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型。

電動楔式閘閥 零部件參數

閥體、閥蓋 閥板 閥座 閥桿 填料 適用介質 適用溫度(≤℃)
WCB WCB+D507MO  D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸類、堿類 200
ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲銨液、磷酸 200

電動楔式閘閥 執行標準

設計與制造 GB/T12234
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
標 志 GB/T12220
供 貨 JB/T7928

電動楔式閘閥 技術規范

公稱壓力(MPa) 試驗壓力(MPa)
殼體 密封(液) 密封(氣) 上密封
1.6 2.4 1.76 0.6 1.76
2.5 3.8 2.75 0.6 2.75
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.04 0.6 7.04
10.0 15.0 11.0 0.6 11.0
16.0 24.0 17.6 0.6 17.6

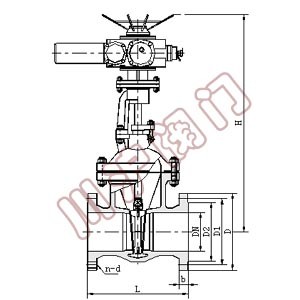

電動楔式閘閥 結構圖

電動楔式閘閥結構圖

電動楔式閘閥 外形尺寸

Z941H、Z941Y、Z941W 型 PN16 電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b n×Φd H 重量/kg
50 250 160 125 100 16 4×Φ18 615 50
65 265 180 145 120 18 4×Φ18 630 53
80 280 195 160 135 18 8×Φ18 710 63
100 300 215 180 155 20 8×Φ18 740 83
125 325 245 210 185 22 8×Φ18 820 128
150 350 280 240 210 24 8×Φ23 907 174
200 400 335 295 265 26 12×Φ23 1100 310
250 450 405 355 320 30 12×Φ25 1200 455
300 500 460 410 375 30 12×Φ25 1540 560
350 550 520 470 435 34 16×Φ25 1700 885
400 600 580 525 485 36 16×Φ30 1933 1120
450 650 640 585 545 40 20×Φ30 2160 1330
500 700 705 650 608 44 20×Φ34 2240 1516
Z941H、Z941Y、Z941W 型 PN25 電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b n×Φd H 重量/kg
50 250 160 125 100 20 4×Φ18 615 50
65 265 180 145 120 22 4×Φ18 630 53
80 280 195 160 135 22 4×Φ18 710 63
100 300 230 190 160 24 8×Φ23 740 149
125 325 270 220 188 28 8×Φ25 820 192
150 350 300 250 218 30 8×Φ25 907 216
200 400 360 310 278 34 12×Φ25 1100 286
250 450 425 370 332 36 12×Φ30 1200 366
300 500 485 430 390 40 16×Φ30 1540 660
350 550 550 490 448 44 16×Φ34 1700 770
400 600 610 550 505 48 16×Φ34 1933 990
Z941H、Z941Y、Z941W 型 PN40 電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b n×Φd H 重量/kg
50 250 160 125 100 20 4×Φ18 616 49
65 280 180 145 120 22 8×Φ18 630 65
80 310 195 160 135 22 8×Φ18 690 140
100 350 230 190 160 24 8×Φ23 803 160
125 400 270 220 188 28 8×Φ25 910 213
150 450 300 250 218 30 8×Φ25 985 239
200 550 375 320 282 38 12×Φ30 1132 356
250 650 445 385 245 42 12×Φ34 1331 517
300 750 510 450 408 46 16×Φ34 1470 825
350 850 570 510 465 52 16×Φ34 1740 1029
400 950 655 585 535 58 16×Φ41 1859 1433
500 1150 755 670 612 62 20×Φ48 2450 2130
Z941H、Z941Y、Z941W 型 PN63 電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b n×Φd H 重量/kg
50 250 175 135 105 26 4×Φ23 616 49
65 280 200 160 130 28 8×Φ23 630 65
80 310 210 170 140 30 8×Φ23 695 140
100 350 250 200 168 30 8×Φ25 791 160
125 400 295 240 202 36 8×Φ30 868 200
150 450 340 280 240 38 8×Φ34 995 301
200 550 405 345 300 44 12×Φ34 1192 480
250 650 470 400 352 48 12×Φ41 1403 698
300 750 530 460 412 54 16×Φ41 1707 761
350 850 595 525 475 60 16×Φ41 2084 1135
400 950 670 585 525 66 16×Φ48 2238 1948
500 1150 800 705 640 70 20×Φ54 2610 2855
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要電動楔式閘閥產品詳細樣本。

電動楔式閘閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

電動楔式閘閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
