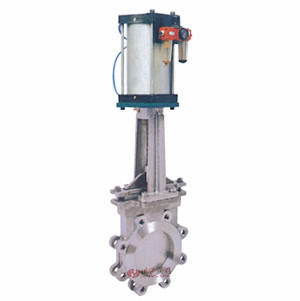

氣動刀型閘閥圖片

氣動刀型閘閥 型號：CHPZ673X/CHPZ673F/CHPZ673H

氣動刀型閘閥由氣動執行機構和刀型閘閥組成。刀型閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸 DN50~DN800，可在工作壓力 0.6MPa~1.6MPa。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。氣動刀閘閥產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。

附件選型
氣動刀型閘閥默認配ZS型氣動活塞式執行機構，選配電磁換向閥(AC220V/DC24V)、接近開關、空氣過濾減壓閥和手輪。

氣動刀型閘閥 零部件參數

零件名稱 材質名稱 材質牌號
圓螺母 優質碳素鋼 25
手輪 灰口鑄鋼 HT200
軸承壓蓋 優質碳素鋼 35
閥桿螺母 鋁青銅 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
鋁黃銅 ZCuZn25A16Fe3Mn3
軸承 — 51110
閥桿 不銹鋼 304、316、2Cr13
支架 碳素鋼、不銹鋼 WCB、CF8等
閘板 不銹鋼 304、316、304L、316L、2Cr13
螺栓螺母 優質碳素鋼 35
填料壓蓋 碳素鋼 WCB
填料 柔性石墨盤根石棉根增強四氟纖維盤根 —
閥體 碳素鋼、不銹鋼 WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不銹鋼

執行標準

設計標準 JB/T869l-1998 MSS SP-81
法蘭標準 GB/T9113．1-2000
結構長度 GB/T1-5188．2-94
試驗和壓力 GB/T13927-2000

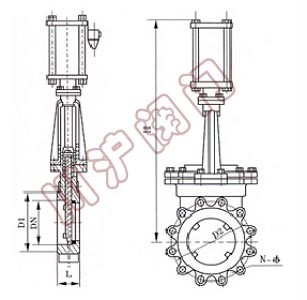

結構圖

氣動刀型閘閥結構圖

氣動刀型閘閥 外形尺寸

MPa DN L D D1 D2 H N-M A
1.0 50 43 160 125 100 330 4-M16 180
65 46 180 145 120 360 4-M16 180
80 46 195 160 135 390 4-M16 220
100 52 215 180 155 440 8-M16 220
125 56 245 210 185 510 8-M16 230
150 56 280 240 210 600 8-M20 280
200 60 335 295 265 700 8-M20 360
250 68 390 350 320 840 12-M20 360
300 78 440 400 368 960 12-M20 400
350 78 500 460 428 1110 16-M20 400
400 102 565 515 482 1250 16-M22 400
450 114 615 565 532 1380 20-M22 530
500 127 670 620 585 1530 20-M22 530
600 154 780 725 685 1800 20-M27 600
700 165 895 840 800 2150 24-M27 600
800 190 1010 950 898 2420 24-M30 680
900 203 1110 1050 1005 2680 28-M30 680
1000 216 1220 1160 1115 3100 28-M30 700
1200 254 1450 1380 1325 3450 32-M36 800
1.6 50 43 160 125 99 330 4-M16 180
65 46 185 145 120 360 4-M16 180
80 46 200 160 135 390 8-M16 220
100 52 220 180 155 440 8-M16 220
125 56 250 210 185 510 8-M16 230
150 56 285 240 210 600 8-M20 280
200 60 340 295 265 700 12-M20 360
250 68 405 355 310 840 12-M22 360
300 78 460 410 375 960 12-M22 400
350 78 520 470 435 1110 16-M22 400
400 102 580 525 485 1250 16-M27 400
450 114 640 585 545 1380 20-M27 530
500 127 715 650 609 1530 20-M30 530
600 154 840 770 720 1800 20-M36 600
700 165 910 840 788 2150 24-M36 600
800 190 1025 950 898 2420 24-M36 680
900 203 1125 1050 998 2680 28-M36 680
1000 216 1255 1170 1110 3100 28-M42 700
1200 254 1485 1390 1325 3450

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要?dú)鈩?dòng)刀型閘閥產品詳細樣本。
