襯氟法蘭蝶閥

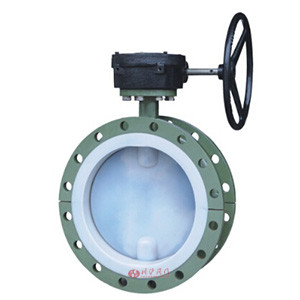

襯氟法蘭蝶閥圖片

襯氟法蘭蝶閥 型號：D341F46

襯氟法蘭蝶閥是由閥體為碳鋼或者不銹鋼閥體，采用聚四氟乙烯材料襯里，使得閥門在整個和介質的接觸面都是聚四氟乙烯耐腐蝕材料，完全隔斷了介質對金屬材質的閥門腐蝕，適用于溫度低于150度一下的介質使用。廣泛用于化工等腐蝕性較高的場合。

執行機構選型
襯氟法蘭蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動襯氟法蘭蝶閥（開關型和調節型控制信號4-20mA）和氣動襯氟法蘭蝶閥（開關型和調節型控制信號4-20mA）

襯氟法蘭蝶閥 零部件參數

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB CF8 CF8M CF3 CF3M
3 閥桿 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 襯里/閥座 PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
5 緊固銷 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
6 填料 PTFE（F4）
7 填料壓蓋 WCB CF8 CF8M CF3 CF8
8 支架 WCB CF8 CF8
9 緊固螺栓 35 1Cr17Ni2 1Cr18Ni2
10

螺母

 45 1Cr18Ni9 0Cr18Ni9

襯氟法蘭蝶閥 性能參數

稱通經DN(mm) 50～1600
公稱壓力PN(MPa) 0.6 1.0 1.6
密封試驗(MPa) 0.66 1.1 1.76
強度試驗(MPa) 0.9 1.5 2.4
適用溫度 丁腈橡膠：-40℃～90℃、氟橡膠：-20℃～200℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 電動
配置執行機構 可配氣動執行器、電動執行器
控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

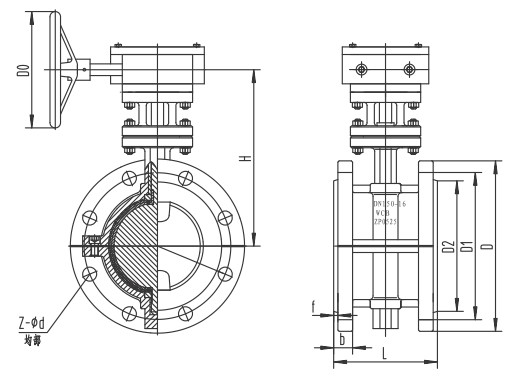

襯氟法蘭蝶閥 結構圖

襯氟法蘭蝶閥結構圖

襯氟法蘭蝶閥 安裝尺寸

公稱通經 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN（mm） NPS（inch） PN1.0MPa PN1.6MPa
40 3/2 106 145 110 85 3 18 4-φ18 145 110 85 3 18 4-φ18
50 2 108 160 125 100 3 20 4-φ18 160 125 100 3 20 4-φ18
65 5/2 112 180 145 120 3 20 4-φ18 180 145 120 3 20 4-φ18
80 3 114 195 160 135 3 22 4-φ18 195 160 135 3 22 8-φ18
100 4 127 215 180 155 3 22 8-φ18 215 180 155 3 24 8-φ18
125 5 140 245 210 185 3 24 8-φ18 245 210 185 3 26 8-φ18
150 6 140 280 240 210 3 24 8-φ23 280 240 210 3 28 8-φ18
200 8 152 335 295 265 3 26 8-φ23 335 295 265 3 30 12-φ23
250 10 250 390 350 320 3 28 12-φ23 405 355 320 3 32 12-φ25
300 12 270 440 400 368 3 28 12-φ23 460 410 375 4 34 12-φ25
350 14 290 500 460 428 4 30 16-φ23 520 470 435 4 38 16-φ25
400 16 310 565 515 482 4 32 16-φ25 580 525 485 4 40 16-φ30
450 18 330 615 565 532 4 32 20-φ25 640 585 545 4 44 20-φ30
500 20 350 680 620 585 4 34 20-φ25 705 650 608 4 46 20-φ34
600 24 390 780 725 685 5 36 20-φ30 840 770 718 5 54 20-φ41
700 28 430 895 840 800 5 40 24-φ30 910 840 788 5 54 24-φ41
800 32 470 1010 950 905 5 44 24-φ34 1020 950 898 5 54 24-φ41
900 36 510 1110 1050 1005 5 46 28-φ34 1120 1050 998 5 54 28-φ41
1000 40 550 1220 1160 1115 5 50 28-φ34 1255 1170 1110 5 60 28-φ48
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要襯氟法蘭蝶閥產品詳細樣本。
  • 蝶閥
  • 蝶閥
    蝶閥（材質不銹鋼、對夾連接、橡膠密封、帶手柄）
  • 蝶閥
  • 蝶閥
    蝶閥（材質碳鋼、對夾連接、四氟密封、帶手柄）
  • 粉體蝶閥
  • 蝶閥
    粉體蝶閥（材質鋁合金、法蘭連接、橡膠密封、帶手柄）
  • 蝶閥
  • 蝶閥
    蝶閥（材質碳鋼、法蘭連接、橡膠密封、帶手柄和手輪）
  • 對夾式通風蝶閥
  • 蝶閥
    對夾式通風蝶閥（閥體材質碳鋼、對夾連接、帶蝸輪箱）
  • 法蘭式通風蝶閥
  • 蝶閥
    法蘭式通風蝶閥（閥體材質碳鋼、法蘭連接、帶蝸輪箱）
  • 對夾蝶閥
  • 蝶閥
    對夾蝶閥（閥體材質碳鋼、橡膠密封、對夾式）
  • 信號蝶閥
  • 蝶閥
    信號蝶閥（閥體材質碳鋼、橡膠密封、帶信號、帶蝸輪箱）
  • 三偏心蝶閥
  • 蝶閥
    三偏心蝶閥（材質碳鋼、金屬硬密封、法蘭連接、帶蝸輪箱）
  • 伸縮蝶閥
  • 蝶閥
    伸縮蝶閥（閥體材質碳鋼、法蘭連接、帶伸縮節、帶蝸輪箱）

襯氟法蘭蝶閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

襯氟法蘭蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
