偏心對夾蝶閥

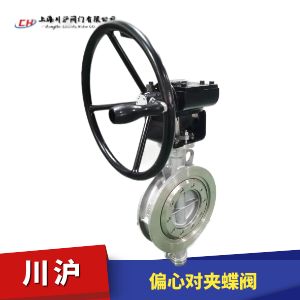

偏心對夾蝶閥圖片

偏心對夾蝶閥 型號：D373F

偏心對夾蝶閥適用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙，水電、船舶、冶金、能源系統等，流體管線上作為調節和截流裝置來使用。是取代中壓閘閥、截止閥、球閥、旋塞閥的理想產品，是目前唯一能實現無磨損零泄漏，使用壽命長，并能承受一定反向壓力的高性能優秀產品。

執行機構選型
偏心對夾蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接組成電動蝶閥（開關型和調節型控制信號4-20mA）和氣動蝶閥（開關型和調節型控制信號4-20mA）

偏心對夾蝶閥 技術參數

公稱壓力
Nominal pressure 		0.6MPa 1.0MPa 1.6MPa 2.5MPa
公稱通徑
Nominal diameter 		80~3000
mm 		80~3000
mm 		80~2000
mm 		80~1200
mm
密封試驗
Seal test 		0.66MPa 1.1MPa 1.76MPa 2.75MPa
殼體強度試驗
Shell strength tes 		0.9MPa 1.5MPa 2.4MPa 3.75MPa
適用溫度
Applicable temperature 		≤100℃~600℃
適用介質
Applicable medium 		煙氣、熱水、蒸汽、煤氣、酸、堿、食品 Flue gas, hot water, steam,gas, acld, alkall,food
驅動形式
Driving form 		蝸輪傳動、電動、氣動
Worm gear drive,electric,pneumatic

偏心對夾蝶閥 操作扭矩和流量系數CV

閥體
valve body 		鑄鋼、不銹鋼、球墨鑄鐵
Cast steel, stainless steel, ductile cast iron
閥座
valve seat 		不銹鋼
stainless steel
蝶板
Disc 		鑄鋼、不銹鋼、球墨鑄鐵
Cast steel, stainless steel, ductile cast iron
密封圈
sealring 		不銹鋼、橡膠
Stainless steel, rubber
閥桿
stem 		2Cr13不銹鋼、1Cr13不銹鋼、45#鋼
2Cr13 stainless steel,1Cr13 stainless steel, 45#steel
襯套
bushing 		鑄鉬青銅自潤軸承
Cast molybdenum bronze self lubrication bearing

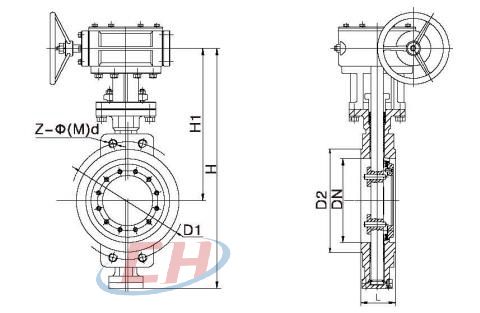

偏心對夾蝶閥 結構圖

偏心對夾蝶閥結構圖

偏心對夾蝶閥 安裝尺寸

通徑 主要尺寸 0.6MPa 1.0MPa 1.6MPa
DN L(短) L(長) H H1 D1 D2 Z-φ(M)d D1 D2 Z-φ(M)d D1 D2 Z-φ(M)d
50 43 43 272 200 110 90 4-14 125 100 4-18 125 100 4-18
65 46 46 335 225 130 110 4-14 145 120 4-18 145 120 4-18
80 49 64 355 240 150 125 4-18 160 135 4-18 160 135 4-18
100 56 64 385 255 170 145 4-18 180 155 4-18 180 155 4-18
125 64 70 455 305 200 175 4-18 210 185 4-18 210 185 4-18
150 70 76 490 325 225 200 4-18 240 210 4-22 240 210 4-22
200 71 89 590 380 280 255 4-18 295 265 4-22 295 265 4-22
250 76 114 655 410 335 310 4-18 350 320 4-22 355 320 4-26
300 83 114 740 460 395 362 4-22 400 368 4-22 410 375 4-26
350 92 127 840 525 445 412 4-22 460 428 4-M20 470 435 4-M24
400 102 140 890 545 495 462 4-M20 515 482 4-M24 525 485 4-M27
450 114 152 1010 630 550 518 4-M20 565 532 4-M24 585 545 4-M27
500 127 152 1065 650 600 568 4-M20 620 585 4-M24 650 608 4-M30
600 154 178 1140 680 705 670 4-M24 725 685 4-M27 775 718 4-M33
700 165 229 1268 780 810 775 4-M24 840 800 4-M27 840 788 4-M33
800 190 241 1432 860 920 880 4-M27 950 905 4-M30 950 898 4-M36
900 203 241 1528 900 1020 980 4-M27 1050 1005 4-M30 1050 998 4-M36
1000 216 300 1698 1000 1120 1080 4-M27 1160 1115 4-M33 1170 1110 4-M39
1200 254 360 1910 1100 1340 1295 4-M30 1380 1325 4-M36 1390 1325 4-M45
1400 279 390 2140 1200 1560 1510 4-M33 1590 1530 4-M39 1590 1530 4-M45
1600 318 440 2420 1330 1760 1710 4-M33 1820 1760 4-M45 1820 1750 4-M52
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要偏心對夾蝶閥產品詳細樣本。
  • 蝶閥
  • 蝶閥
    蝶閥（材質不銹鋼、對夾連接、橡膠密封、帶手柄）
  • 蝶閥
  • 蝶閥
    蝶閥（材質碳鋼、對夾連接、四氟密封、帶手柄）
  • 粉體蝶閥
  • 蝶閥
    粉體蝶閥（材質鋁合金、法蘭連接、橡膠密封、帶手柄）
  • 蝶閥
  • 蝶閥
    蝶閥（材質碳鋼、法蘭連接、橡膠密封、帶手柄和手輪）
  • 對夾式通風蝶閥
  • 蝶閥
    對夾式通風蝶閥（閥體材質碳鋼、對夾連接、帶蝸輪箱）
  • 法蘭式通風蝶閥
  • 蝶閥
    法蘭式通風蝶閥（閥體材質碳鋼、法蘭連接、帶蝸輪箱）
  • 對夾蝶閥
  • 蝶閥
    對夾蝶閥（閥體材質碳鋼、橡膠密封、對夾式）
  • 信號蝶閥
  • 蝶閥
    信號蝶閥（閥體材質碳鋼、橡膠密封、帶信號、帶蝸輪箱）
  • 三偏心蝶閥
  • 蝶閥
    三偏心蝶閥（材質碳鋼、金屬硬密封、法蘭連接、帶蝸輪箱）
  • 伸縮蝶閥
  • 蝶閥
    伸縮蝶閥（閥體材質碳鋼、法蘭連接、帶伸縮節、帶蝸輪箱）

軟密封蝶閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

軟密封蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
