三偏心法蘭蝶閥

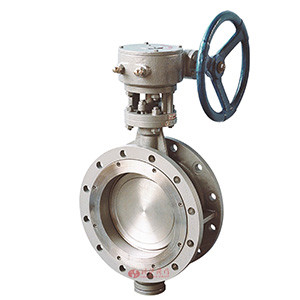

三偏心法蘭蝶閥圖片

三偏心法蘭蝶閥 型號：D373H

三偏心法蘭蝶閥采用三偏心(三維偏心)斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無摩擦，關閉時具有越關越緊，密封性能越可靠，開啟確定密封面完全脫離接觸，確保密封 面不損傷。本蝶閥特殊的幾何結構，排除了其它類型蝶閥不能很好密封的缺點，保證了密封面完好的密封。本蝶閥密封面選擇具有耐腐蝕、耐高溫、使用壽命長的材 料制作而成。克服了高溫使用時熱膨脹閥門易泄漏的缺點。

執行機構選型
三偏心法蘭蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動對夾硬密封蝶閥（開關型和調節型控制信號4-20mA）和氣動對夾硬密封蝶閥（開關型和調節型控制信號4-20mA）

三偏心法蘭蝶閥 零部件參數

公稱通徑 DN（mm） 50～1200
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用介質 水、蒸氣、油品、酸類腐蝕性等。
驅動方式 手動、蝸輪傳動、氣動、電動
適用溫度 碳鋼 :-29℃～40℃ 不銹鋼-40℃～600℃

三偏心法蘭蝶閥 性能參數

設計標準 GB/T12238-1989
法蘭連接尺寸 GB/T9113.1-2000；GB/T9113.2-2000； GB/T9115.1-2000；GB/T9115.2-2000
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-1992；JB/T9092-1999

三偏心法蘭蝶閥 結構圖

三偏心法蘭蝶閥結構圖

三偏心法蘭蝶閥 安裝尺寸

公稱通徑 結構長度
 外形尺寸 連接尺寸(標準值)
L0 H D343H PN0.6MPa PN1.0MPa PN1.6MPa
毫米 英寸 法蘭 對夾 H0 A1 B1 D D1 Z-d D D1 Z-d D D1 Z-d
50 2 108 43 112 350 180 200 140 110 4-14 165 125 4-18 165 125 4-18
65 21/2 112 46 115 370 180 200 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 64 120 380 180 200 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 64 138 420 180 200 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 70 164 460 180 200 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 76 175 555 270 280 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 89 208 605 270 280 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 114 243 680 270 280 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 114 283 800 380 420 400 395 12-22 445 400 12-22 460 410 12-26
350 14 190 127 310 835 380 420 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 140 340 915 450 470 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 152 380 960 480 490 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 152 410 1020 480 490 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 154 470 1225 480 490 755 705 20-26 780 725 20-30 840 770 20-36
700 28 292 165 550 1355 640 660 860 810 24-26 895 840 24-30 910 840 24-36
800 32 318 190 640 1470 640 660 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 330 203 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 410 216 770 1795 850 900 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 48 470 254 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要三偏心法蘭蝶閥產品詳細樣本。
  • 蝶閥
  • 蝶閥
    蝶閥（材質不銹鋼、對夾連接、橡膠密封、帶手柄）
  • 蝶閥
  • 蝶閥
    蝶閥（材質碳鋼、對夾連接、四氟密封、帶手柄）
  • 粉體蝶閥
  • 蝶閥
    粉體蝶閥（材質鋁合金、法蘭連接、橡膠密封、帶手柄）
  • 蝶閥
  • 蝶閥
    蝶閥（材質碳鋼、法蘭連接、橡膠密封、帶手柄和手輪）
  • 對夾式通風蝶閥
  • 蝶閥
    對夾式通風蝶閥（閥體材質碳鋼、對夾連接、帶蝸輪箱）
  • 法蘭式通風蝶閥
  • 蝶閥
    法蘭式通風蝶閥（閥體材質碳鋼、法蘭連接、帶蝸輪箱）
  • 對夾蝶閥
  • 蝶閥
    對夾蝶閥（閥體材質碳鋼、橡膠密封、對夾式）
  • 信號蝶閥
  • 蝶閥
    信號蝶閥（閥體材質碳鋼、橡膠密封、帶信號、帶蝸輪箱）
  • 三偏心蝶閥
  • 蝶閥
    三偏心蝶閥（材質碳鋼、金屬硬密封、法蘭連接、帶蝸輪箱）
  • 伸縮蝶閥
  • 蝶閥
    伸縮蝶閥（閥體材質碳鋼、法蘭連接、帶伸縮節、帶蝸輪箱）

三偏心法蘭蝶閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

三偏心法蘭蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
