氣動法蘭蝶閥

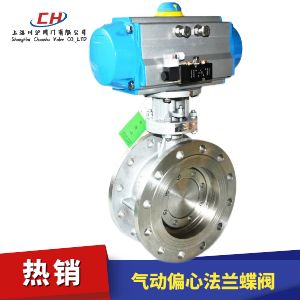

氣動法蘭蝶閥圖片

氣動法蘭蝶閥 型號：CHD641X/CHD641F/CHD643F/CHQ643H

氣動法蘭蝶閥是一種轉角90°的旋轉類蝶閥，連接方式法蘭連接。具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動法蘭蝶閥密封材料有丁晴橡膠、氟橡膠，硬密封法蘭蝶閥為多層次金屬硬密封，具有彈性密封的優點，無論在低溫情況下均具有優良的密封性能。適用介質：水、空氣、天然氣、油品及弱腐蝕性流體。被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

附件選型
氣動法蘭蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）

氣動法蘭蝶閥 技術參數

公稱通徑DN(mm) 50～1200
公稱壓力 PN1.0、1.6、2.5MPa
連接形式 法蘭式
閥板形式 垂直板式
流量特性 近似快開型
動作范圍 0～90°
基本誤差 帶定位器：小于全行程的±2%
回差 帶定位器：小于全行程的±2%
可調范圍 50:1
配置執行機構 GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關型(開關兩位控制)、調節型(4～20mA控制)

氣動法蘭蝶閥 零部件參數

零件名稱 材料名稱
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 聚四氟乙烯、柔性石墨

氣動法蘭蝶閥 技術規范

設計依據 GB標準 ANSI標準
設計標準 GB/12238 API609
結構長度 法蘭 連接 GB/12221 ANSI B16.10
連接法蘭尺寸 GB/9113、JB/T79 ANSI B16.5
試驗和檢驗 JB/T9002 API 598

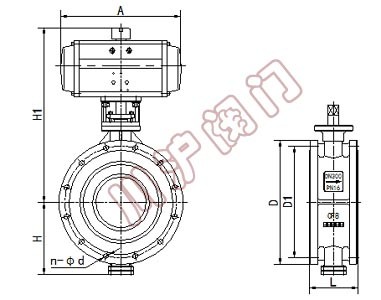

氣動法蘭蝶閥 結構圖

氣動法蘭蝶閥結構圖

氣動法蘭蝶閥 外形尺寸

公稱通徑 結構長度 外形尺寸(參考值) 連接尺寸(標準值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H1 A D D1 n-Φd D D1 n-Φd D D1 n-Φd
50 2 108 63 315 180 140 110 4-14 165 125 4-18 165 125 4-18
65 2-1/2 112 70 330 180 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 83 390 245 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 105 431 240 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 115 455 240 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 137 626 350 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 164 720 350 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 206 800 550 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 230 860 600 440 395 12-22 445 400 12-22 460 410 12-26
350 14 190 248 883 600 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 289 972 600 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 320 1043 750 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 343 1098 750 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 413 1236 750 755 705 20-26 780 725 20-30 840 770 20-36
700 28 430 478 1431 750 860 810 24-26 895 840 24-30 910 840 24-36
800 32 470 525 1488 750 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 510 620 1615 1250 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 550 725 1765 1500 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 48 630 780 1976 1500 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要?dú)鈩?dòng)法蘭蝶閥產品詳細樣本。
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、橡膠密封、對夾連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、不帶附件）
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥（材質碳鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥（材質不銹鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥（材質碳鋼襯氟、對夾式、配雙作用或單作用氣缸、帶電磁閥和限位開關）
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥（材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和氣源三聯件）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器、調節型）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、高溫型、帶高溫支架、配雙作用或單作用氣缸）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、閥板不銹鋼、對夾連接、帶手輪、帶閥門定位器、調節型）
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥（材質鋁合金、雙法蘭連接、配雙作用氣缸、不帶附件）
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥（材質鋁合金、單法蘭連接、配雙作用氣缸、帶電磁閥和閥位反饋）
  • 氣動塑料蝶閥
  • 氣動蝶閥
    氣動塑料蝶閥（材質UPVC、對夾連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）
  • 氣動襯膠蝶閥
  • 氣動蝶閥
    氣動襯膠蝶閥（材質碳鋼襯膠、帶手輪、配氣缸、帶電磁閥、限位開關、氣源三聯件）
  • 氣動軟密封蝶閥
  • 氣動蝶閥
    氣動軟密封蝶閥（材質不銹鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動硬密封蝶閥
  • 氣動蝶閥
    氣動硬密封蝶閥（材質不銹鋼、三偏心金屬硬密封、法蘭連接、配雙作用或單作用氣缸）
  • 氣動衛生級蝶閥
  • 氣動蝶閥
    氣動衛生級蝶閥（材質不銹鋼、卡箍連接、衛生級、配雙作用或單作用氣缸、帶閥門定位器）
  • 氣動調節蝶閥
  • 氣動蝶閥
    氣動調節蝶閥（材質不銹鋼、金屬硬密封、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器）

氣動法蘭蝶閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

氣動法蘭蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
