氣動法蘭蝶閥

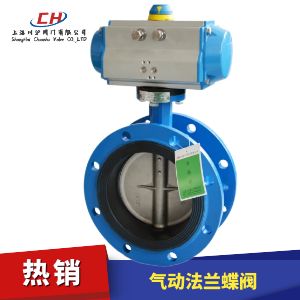

氣動法蘭蝶閥圖片

氣動法蘭蝶閥 型號：CHD641X/CHD641F/

氣動法蘭蝶閥是中線軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況。適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)狻⒋?、水電、冶金、能源系統以及輕紡等行業。

附件選型
氣動法蘭蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）

氣動法蘭蝶閥 技術參數

公稱通徑DN(mm) 50～1200
公稱壓力 PN1.0、1.6、2.5MPa
連接形式 法蘭式
閥板形式 垂直板式
配置執行機構 GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關型(開關兩位控制)、調節型(4～20mA控制)

氣動法蘭蝶閥 零部件參數

零件名稱 材料名稱
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 聚四氟乙烯、柔性石墨

氣動法蘭蝶閥 技術規范

設計依據 GB標準
設計標準 GB/12238
結構長度 法蘭 連接 GB/12221
連接法蘭尺寸 GB/12221
試驗和檢驗 JB/T9002

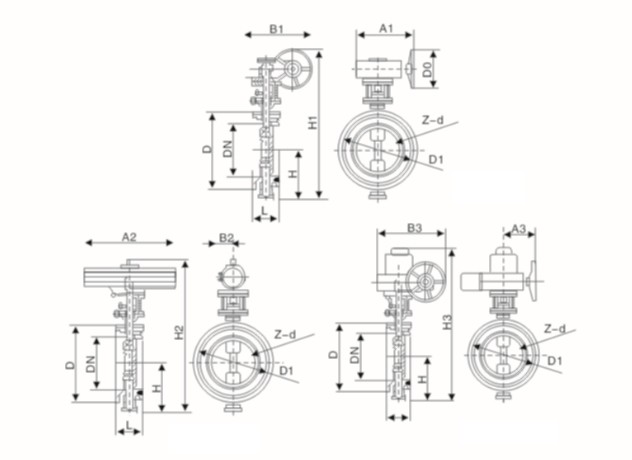

氣動法蘭蝶閥 結構圖

氣動法蘭蝶閥結構圖

氣動法蘭蝶閥 外形尺寸

公稱通徑DN 外形尺寸 連接尺寸
L H D341X D641X D941X PN1.0MPa PN1.6MPa
短 長 H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d
?
公稱
通徑
(DN)		 ?


短		 ?


長		 ?
H

 ?
D341X

H1????A1????81		 尺寸
D641X

H2A2????82		 ?
D941X

H3???A3???83		 ????連接
PNl0MPa

DDlZ-d		 尺寸
PN1?6MPa

DDlZ-d
??50 ??108 ??150 ??112 ??350 ??1?80 ??200 ??605 ??245 ??72 ??530 ??250 ??255 ??140 ??110 ?4-14 ??165 ??125 ?4-18
??65 ??112 ??170 ??11?5 ??370 ??1?80 ??200 ??625 ??245 ??72 ??550 ??250 ??255 ??160 ??1?30 ?4-14 ??185 ??145 ?4-18
??80 ??114 ??180 ??120 ??380 ??1?80 ??200 ??645 ??245 ??72 ??565 ??250 ??255 ??190 ??1?50 ?4-18 ??200 ??160 ?8-18
?100 ?127 ?190 ?138 ?420 ?1?80 ?200 ?675 ?355 ??92 ??600 ??250 ??255 ??210 ??1?70 ?4-18 ??220 ??1?80 ?8-18
?125 ?140 ?200 ?164 ?460 ?1?80 ?200 ?71?5 ?355 ??92 ??640 ??250 ??255 ??240 ??200 ??8-18 ??250 ??210 ?8-18
?150 ?140 ?210 ?175 ?555 ?270 ?280 ?800 ?355 ??92 ??705 ??300 ??31?5 ??265 ??225 ??8-18 ??285 ??240 ?8-22
?200 ?1?52 ?230 ?208 ?605 ?270 ?280 ?850 ?250 ?170 ?775 ?300 ?31?5 ?320 ?280 ?8-18 ??340 ??295 ?8-22
?250 ?165 ?250 ?243 ?680 ?270 ?280 ?925 ?250 ?170 ?945 ?300 ?31?5 ?375 ?335 12-18 ??295 ??330 12?-2;
300 ?1?78 ?270 ?283 ?800 ?380 ?420 1035 ?450 ?220 ?1070 ?300 ?31?5 ?440 ?395 12-22 ??445 ??400 12-2;
350 ?1?90 ?290 ?310 ?835 ?380 ?420 1070 ?450 ?220 ?1140 ?300 ?31?5 ?490 ?445 12-22 ??505 ??460 16-2;
400 ?216 ?310 ?340 ?91?5 ?450 ?470 11?90 ?450 ?280 ?1210 ?300 ?31?5 ?540 ?495 16-22 ??565 ??51?5 16-2f
450 ?222 ?330 ?380 ?960 ?450 ?470 1250 ?650 ?280 ?1?335 ?575 ?714 ?595 ?550 16-22 ??61?5 ??565 20-2f
500 ?229 ?350 ?410 1020 ?480 ?490 1295 ?650 ?280 ?141?5 ?575 ?714 ?645 ?600 20-22 ??670 ??620 20-2f
600 ?267 ?390 ?470 1225 ?640 ?660 1455 ?850 ?380 ?1605 ?656 ?810 ?755 ?705 20-26 ??780 ??725 20-3(
700 ?292 ?430 ?550 1355 ?640 ?660 1585 ?850 ?380 ?1?844 ?656 ?810 ?860 ?810 24-26 ??895 ??840 24-3(
800 ?318 ?470 ?640 1470 ?640 ?660 1700 1250 ?380 ?2040 ?656 ?810 ?975 ?920 24-30 1015 ?950 24-3:
?900 ?330 ?510 ?710 1545 ?850 ?900 1865 1250 ?380 ?2255 ?785 ?863 1075 ?1020 24-30 1115 ?1050 28-3:
1000 ??410 ??550 ??770 ??1795 ??850 ??900 ?201?5 1500 ?580 ?2380 ?785 ?863 11?75 ?1120 28-30 1230 ?1160 28-3f
1200 ??470 ??630 ??890 ??1965 ??850 ??900 ?2226 　 ??580 ?2640 ?785 ?863 1405 ?1340 32-33 1455 ?1380 32_3e
1400 ??530 ??710 ??920 ??2380 　 　 　 　 　 ??2886 　 　 ??1630 ??1560 36-33 1675 ?1590 36-4;
1600 ??600 ??790 1085 ?2956 　 　 　 　 　 ?3156 　 　 1820 ?1760 40-33 1915 ?1850 40-5A
1800 ??670 ??870 1230 ?3221 　 　 　 　 　 ?3421 　 　 ?2045 ?1970 44-42 ?2115 ?2020 44-5A
2000 ??760 ??950 1350 ?3485 　 　 　 　 　 ?3685 　 　 ?2265 ?21?80 48-48 ?2325 ?2230 44-5A



由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要?dú)鈩?dòng)法蘭蝶閥產品詳細樣本。
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、橡膠密封、對夾連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、不帶附件）
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥（材質碳鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥（材質不銹鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥（材質碳鋼襯氟、對夾式、配雙作用或單作用氣缸、帶電磁閥和限位開關）
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥（材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和氣源三聯件）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器、調節型）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、高溫型、帶高溫支架、配雙作用或單作用氣缸）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、閥板不銹鋼、對夾連接、帶手輪、帶閥門定位器、調節型）
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥（材質鋁合金、雙法蘭連接、配雙作用氣缸、不帶附件）
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥（材質鋁合金、單法蘭連接、配雙作用氣缸、帶電磁閥和閥位反饋）
  • 氣動塑料蝶閥
  • 氣動蝶閥
    氣動塑料蝶閥（材質UPVC、對夾連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）
  • 氣動襯膠蝶閥
  • 氣動蝶閥
    氣動襯膠蝶閥（材質碳鋼襯膠、帶手輪、配氣缸、帶電磁閥、限位開關、氣源三聯件）
  • 氣動軟密封蝶閥
  • 氣動蝶閥
    氣動軟密封蝶閥（材質不銹鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動硬密封蝶閥
  • 氣動蝶閥
    氣動硬密封蝶閥（材質不銹鋼、三偏心金屬硬密封、法蘭連接、配雙作用或單作用氣缸）
  • 氣動衛生級蝶閥
  • 氣動蝶閥
    氣動衛生級蝶閥（材質不銹鋼、卡箍連接、衛生級、配雙作用或單作用氣缸、帶閥門定位器）
  • 氣動調節蝶閥
  • 氣動蝶閥
    氣動調節蝶閥（材質不銹鋼、金屬硬密封、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器）

氣動法蘭蝶閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

氣動法蘭蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
