氣動對夾調節蝶閥

氣動對夾調節蝶閥圖片

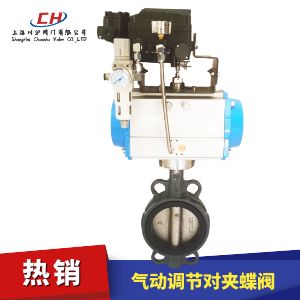

氣動對夾調節蝶閥 型號：CHD671X

氣動對夾調節蝶閥是由氣動執行器和對夾蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。

附件選型
氣動對夾調節蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）

氣動對夾調節蝶閥 技術參數

公稱通徑 mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
公稱壓力 MPa 0.6、1.0、1.6、2.5
連接方式 對夾式
動作范圍 0～90°
密封形式 金屬密封
執行器型號 GT、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

零部件參數

序號
No．		 零件名稱
Nameofparts		 材質Material
C P R
1 內六角螺釘
InnerHexagonScrew		 lCr18Ni9Ti lCr18Ni9Ti lCr18Ni12M02T
2 閥蓋
Bonnet		 WCB lCr18Ni9Ti ZGICr18Ni12M02Ti
3 墊片
Gasket		 lCr18Ni9Ti lCr18Ni9Ti lCr18Ni12M02T
4 閥座
Seat		 不銹鋼+柔性石墨、PTFE
StainlessSteel + Graphite、PTFE
5 墊片
Gasket		 1Cr18Ni9Ti lCr18Ni9Ti lCr18Ni12M02T
6 蝶板
ButterflyPlate		 WCB ZGICr18Ni9Ti ZGICr18Ni12M02Ti
7 圓柱銷
StraightPin		 45 lCr18Ni9Ti 1Cr18Ni12M02T
8 下蓋
BottomCover		 WCB ZGICr18Ni9Ti ZGICr18Ni12M02Ti
9 墊片
Gasket		 不銹鋼+柔性石墨、PTFE
StainlessSteel + Graphite、PTFE
10 襯套
Bushing		 PTFE復合軸承
PTFECompositeBearings
11 閥體
Body		 WCB ZGICr18Ni9Ti ZGICr18Ni12M02T
12
 閥桿
Stem		 lCr13 lCr18Ni9Ti lCr18Ni12M02Ti
13 支架
Yoke		 WCB WCB WCB
14 鏈
Key		 45 45 45
15 襯套
Bushing		 PTFE復合軸承
PTFECompositeBearings
16 填料
Packing		 柔性石墨、PTFE
Graphite、PTFE
17 壓蓋
Gland		 WCB ZGICr18Ni9Ti ZGICr18Ni12M02T
18 氣動執行器
PneumaticActuator		 AT系列、AW 系列ATSeries.AWSeries
19 位置指示器
LocationIndicator		 塑料Plastic

技術規范

設計依據 GB標準
設計標準 GB/12238
結構長度 法蘭 連接 GB/12221
連接法蘭尺寸 GB/9113、JB/T79
試驗和檢驗 JB/T9002

結構圖

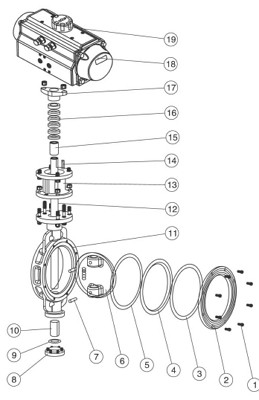

氣動對夾調節蝶閥結構圖

外形尺寸

公稱通徑 Nominal 外形尺寸Outline Size 連接尺寸 Connecting Size 執行器型號
diameter
DN		 L L1 L2 -H H1 D1 n-d Actuator Model
50 43 159/211 83/95 277/205 65 125 4-18 AT063D/AT075S
65 46 211/248 95/107 287/315 75 145 4-18 AT075D/AT088S
80 46 248/269 107/123 365/375 85 160 8-18 AT088D/AT100S
100 52 269/315 123/141 420/436 130 180 8-18 AT100D/AT115S
125 56 315/345 141/152 436/462 175 210 8-18 AT115D/AT125S
150 56 345/409 152/172 466/543 190 240 8-22 AT125D/AT145S
200 60 409/438 172/187 593/665 215 295 12-22 AT145D/AT160S
250 68 438/559 187/215 682/752 265 355 12-26 AT160D/AT190S
300 78 550/600 215/240 725/772 305 410 12-26 AT190D/AT210S
350 78 600/633 240/262 832/880 340 470 16-26 AT210D/AT240S
400 102 633/730 262/330 862/968 360 525 16-30 AT240D/AT270S
450 114 633 262 945/1005 400 585 20-30 AT240D/AW25S
500 127 730 300 1058/1060 430 650 20-33 AT270D/AW25S
600 154 1320/1970 440/480 1108/1195 190 770 20-36 AW25/AW28S
700 165 1430/2700 480/560 1170/1255 555 840 24-36 AW28/AW35S
800 190 1430/2700 480/560 1325/1365 620 950 24-39 AW28/AW35S



由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要?dú)鈩?dòng)對夾調節蝶閥產品詳細樣本。
